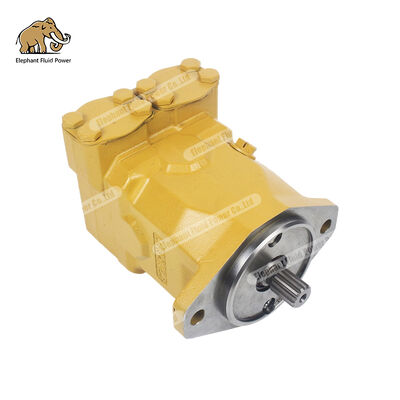

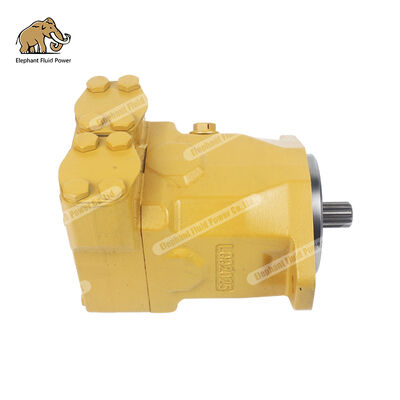

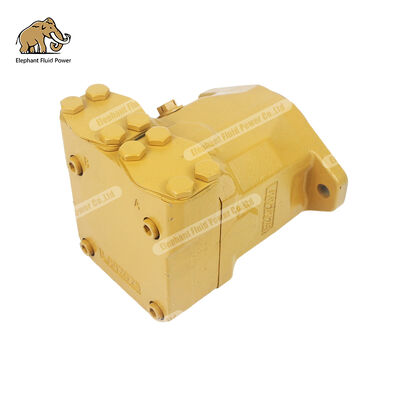

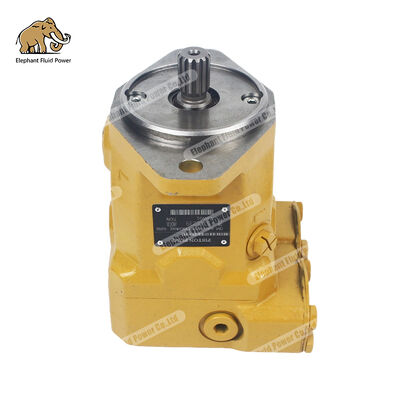

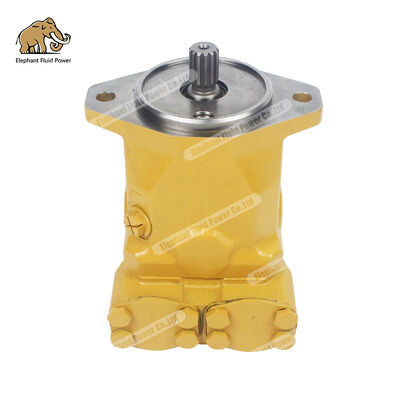

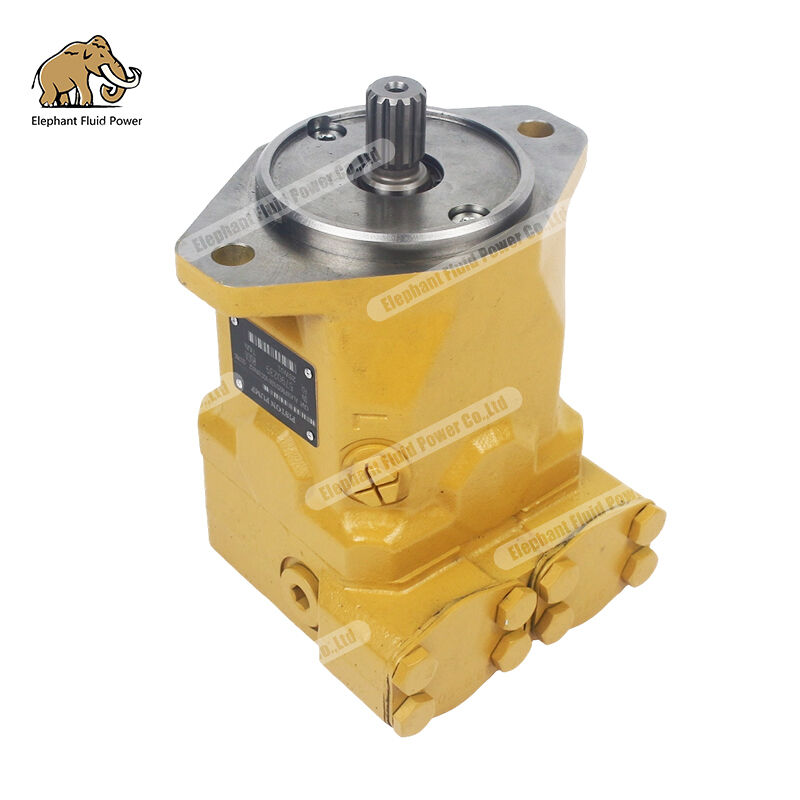

Motore idraulico AL A10FM28/52R utilizzato in macchinari industriali e torni CNC

AL A10FM28/52R-VSC10N002-SO768 Motore idraulico di ricambio

Domande e risposte: Spiegando tutto su questa parte di ricambio Rexroth

Salve, sono un produttore di motori idraulici in Cina, specializzato in prodotti di ricambio per la serie Rexroth A10FM/A2FM.Discutero' del motore idraulico AL A10FM28/52R-VSC10N002-SO768 in un formato Q&A se avete difficoltà a trovare un sostitutoSpero che questa risposta ti aiuti.

Domanda 1: Cos'è esattamente l'A10FM28/52R-VSC10N002-SO768?

Questa è una spada.motore a pistone assiale a spostamento fissoda parte della serie Rexroth A10FM, un modello di base per applicazioni standard a media pressione nella linea di prodotti Rexroth.R992000916,Prodotto in Germania, che indica che e' un prodotto standard prodotto da Rexroth in Germania.

La serie A10FM utilizza una progettazione di azionamento idrostatico a placca, adatta per trasmissioni idrostatiche sia in circuiti aperti che chiusi.28 cc/r(dislocamento geometrico 28,5 cm3/rev), che converte l'energia idraulica in potenza di rotazione meccanica in un sistema idraulico per azionare le apparecchiature per eseguire le corrispondenti azioni meccaniche.

Le informazioni contenute in questo codice modello possono essere suddivise come segue:A10FMrappresenta la serie di motori a pistoni assiali a cilindrata fissa; 28 rappresenta la specifica di cilindrata; 52 rappresenta la serie 5;Rrappresenta la direzione di rotazione (in senso orario visto dall'albero motore); V indica che la tenuta è in fluoro gomma FKM;SC10N002 rappresenta le specifiche specifiche dell'albero motore e della flange di montaggio; SO768 è un numero di configurazione specifico del cliente.

Seconda domanda: dove è installato questo motore e su quale apparecchiatura viene utilizzato?

La serie A10FM è la linea di prodotti principale di Rexroth per applicazioni a media pressione,con una lunghezza massima non superiore a 50 mm,L'A10FM28 è un modello a cilindrata media con specifiche moderate, ampiamente utilizzato in vari scenari di trasmissione idraulica a media pressione standard.

I settori di applicazione specifici comprendono:macchine industriali, torni CNC, macchine per la calzatura, imballaggio e stampa, macchine per la lavorazione del legno, macchine per la plastica, macchine per la costruzione,L'azienda è un partner affidabile e di lunga data nella costruzione di apparecchiature idrauliche, pneumatiche e sistemi idraulici.In parole povere, A10FM28 può gestire qualsiasi applicazione che richieda una trasmissione idraulica a media pressione stabile e affidabile, con vincoli di spazio e elevata densità di potenza.

Tre domande: quali sono i parametri specifici delle sue prestazioni?

I principali parametri tecnici di A10FM28 sono i seguenti:

L'intervallo di cilindrata dell'A10FM28 rientra nelle specifiche di cilindrata media della serie A10FM, che comprende 11 opzioni di cilindrata: 10, 11, 14, 16, 18, 23, 28, 37, 45, 58 e 63 cc/rev.Il 28 cc/rev è un modello ampiamente utilizzato in questa serie.

In termini di prestazioni, la serie A10FM presenta una comprovata tecnologia di componenti rotanti A10, una lunga durata di vita, un'elevata velocità di uscita ammissibile, un elevato rapporto potenza/peso,design compatto, il montaggio delle cartucce a risparmio di spazio, il basso livello di rumore e le interfacce di connessione meccaniche e idrauliche conformi alle norme SAE.Sensori di velocità opzionali e valvole anticavitazione integrate sono disponibili per applicazioni specifiche come i motori dei ventilatori.

Quattro domande: come installare e usare correttamente?

1 Assicurarsi che l'olio sia pieno prima dell'installazione.

Durante la messa in servizio e il funzionamento, l'unità assiale del pistone deve essere riempita di olio idraulico, che deve essere confermato anche dopo interruzioni relativamente lunghe,poiché l'unità assiale del pistone può scaricare l'olio nel serbatoio attraverso le linee idraulicheIl condotto di scarico (L1) deve condurre al serbatoio dell'olio attraverso la porta di scarico più alta disponibile e la pressione di ritorno non deve superare il valore specificato.

2 Selezione del luogo di installazione

A10FM28 raccomanda le posizioni di installazione 1 e 2. Se il motore è installato al di sotto del livello di olio più basso del serbatoio, è considerato "installazione sotto il serbatoio";se installato al di sopra del livello di olio più bassoLa connessione F fa parte della condotta esterna e deve essere fornita dal cliente per semplificare il riempimento e la ventilazione.

3 Requisiti per la disposizione delle linee di drenaggio

Se più unità condividono una linea di scarico, occorre assicurare che la pressione di alloggiamento ammissibile di ciascuna unità non superi il limite in qualsiasi condizione di funzionamento (soprattutto durante l'avvio a freddo).La linea di drenaggio condivisa deve essere sufficientemente grandeIn caso contrario, per ciascuna unità devono essere disposte linee di drenaggio separate.

4 Selezione dell'olio idraulico

L'olio minerale HLP conforme alla norma DIN 51524 deve essere utilizzato per garantire una buona lubrificazione e protezione dall'usura.

5 punti chiave per l'ispezione pre-debug

Prima dell'installazione, controllare se il motore è danneggiato e assicurarsi che l'albero di uscita ruoti liberamente.

Se il motore è stato immagazzinato per un lungo periodo, scaricare l'olio e sciacquarlo per evitare che le parti mobili interne si attaccino.

Il supporto di montaggio deve avere una rigidità sufficiente e il motore e il carico devono essere collegati coassiale.

Prestare attenzione alle direzioni di entrata e uscita del circuito principale dell'olio per evitare che si verifichi un flusso inverso.

⑥Punti chiave per una manutenzione regolare

Cambiare l'olio idraulico e l'elemento filtro ogni 1000 ore.

Controllare regolarmente lo stato dei sigilli; sostituirli immediatamente se si riscontrano invecchiamenti o perdite.

Controllare regolarmente la coppia di serraggio dei bulloni di montaggio.

Se il motore è rimasto inattivo per più di 6 mesi, deve essere nuovamente ispezionato prima di essere riutilizzato.

Cinque domande: se si verificano problemi durante l'uso?

I tipi comuni di guasti e metodi di risoluzione dei problemi dei motori idraulici della serie A10FM sono i seguenti:

Problema 1: bassa velocità o coppia insufficiente

• Possibili cause: insufficiente approvvigionamento di olio, filtro di aspirazione ostruito, eccessiva perdita interna, viscosità dell'olio inadeguata, insufficiente approvvigionamento di olio dalla pompa idraulica
• Direzione di risoluzione dei problemi: controllare il sistema di alimentazione dell'olio, pulire lo schermo del filtro, ricaricare l'olio; verificare le perdite d'aria nella condotta di aspirazione; se vi è una grave perdita interna,indica l'usura dell'insieme del pistone o della piastra di distribuzione, che richiedono lo smontaggio e l'ispezione.

Problema 2: rumore o vibrazioni anormali

• Possibili cause: aria immischiata nel sistema (fuga d'aria nella condotta di aspirazione), contaminazione da olio, cuscinetti usurati o danneggiati, eccessiva coassialità dell'accoppiamento
• Direzione di risoluzione dei problemi: controllare la tenuta della condotta di aspirazione, applicare acqua sapone per rilevare le perdite; sostituire con olio idraulico pulito;smontare e ispezionare i cuscinetti se i cuscinetti presentano buche o graffi e scolorimenti sulla superficie del rullo, devono essere sostituiti; ricalibrare la coassialità dell'accoppiamento.

Problema 3: perdite di olio esterne

• Possibili cause: invecchiamento o guarnizione danneggiata dell'estremità dell'albero, articolazione...

Problema 4: bulloni sciolti, sigilli di giunzione di tubi invecchiati

• Risoluzione dei problemi: sostituire il sigillo della parte finale dell'albero (si noti che il labbro è rivolto verso la camera dell'olio), stringere i bulloni alla coppia specificata e sostituire il sigillo.

Problema 5: sovraccarico

• Possibili cause: funzionamento prolungato a sovrapressione, malfunzionamento del sistema di raffreddamento (blocco del radiatore, ventilatore non funzionante), deterioramento dell'olio o viscosità inadeguata,pressione di impostazione della valvola di sollievo eccessivamente elevata.
• Risoluzione dei problemi: verificare se la pressione di funzionamento del sistema supera il limite, pulire il radiatore, sostituire l'olio idraulico e regolare nuovamente la pressione della valvola di sollievo al valore nominale.

Problema 6: la pressione non può essere aumentata o è insufficiente

• Possibili cause: cuore della valvola di soccorso bloccato o stanchezza della molla, grave perdita interna della pompa, perdita d'aria nella condotta di aspirazione.
• Risoluzione dei problemi: pulire il nucleo della valvola di sollievo, sostituire la molla stanca; controllare il sigillo della giunzione della linea di aspirazione; se l'efficienza volumetrica è inferiore all'80%, è necessario smontare e rivedere.

Approccio di risoluzione dei problemi:Se l'utilizzatore non ha le condizioni per lo smontaggio e la riparazione, non tentare di smontarlo e ripararlo da soli; contattare un produttore di motori professionista per la riparazione.La diagnosi dei guasti segue un processo di "ispezione visiva → acquisizione dei dati → isolamento segmentato e risoluzione dei problemi → localizzazione del guasto → piano di riparazione → test di riparazione → verifica a circuito chiuso".

Sei domande: Quali sono le differenze tra i prodotti di sostituzione della vostra fabbrica e quelli del produttore originale?

La differenza fondamentale può essere riassunta in due parole:prezzo.

Per quanto riguarda le prestazioni e la qualità, il nostro obiettivo è quello di abbinare il motore di sostituzione A10FM28 alle specifiche originali di Rexroth.Pressione nominale 280 bar, pressione di picco 350 bar, velocità massima 4.700 giri/min, coppia 127 Nm (a 280 bar), potenza di uscita 62,5 kW· questi parametri chiave sono identici.

I nostri prodotti ereditano tutte le caratteristiche fondamentali della serie A10FM: comprovata tecnologia di componenti rotanti A10, elevata densità di potenza, struttura compatta, design plug-in per risparmiare spazio di installazione,e funzionamento a basso rumore.

Diversi vantaggi dei nostri prodotti:

• Controllo di qualità rigoroso, ispezione completa prima della spedizione: ogni unità subisce test di pressione, test di flusso e test di perdite per garantire una consegna senza difetti.La fabbrica è certificata secondo il sistema di gestione della qualità ISO 9001, e l'intero processo di produzione è tracciabile.
• Completamente intercambiabile con le stesse specifiche: la flangia di montaggio utilizza una flangia a due fori ISO 3019-1, e l'albero motore utilizza un albero a spline conforme alle norme SAE J744.Le dimensioni e le specifiche del filo del portale dell'olio sono perfettamente abbinate, consentendo la sostituzione diretta senza modifiche.
• Materiale di tenuta: utilizza tenute in fluoro gomma FKM, offrendo un'eccellente resistenza alle alte temperature e all'olio.
• Significativo vantaggio in termini di prezzo: le parti originali sono costose e hanno tempi di consegna lunghi; possiamo offrire prezzi inferiori del 30% al 50% rispetto alle parti originali.
• Fornitura stabile: gli ordini standard spediscono in 3-7 giorni, gli ordini di grandi volumi in 15-20 giorni.
• Attualmente, molti produttori nazionali di motori idraulici possono produrre sostituti per la serie A10FM e sono stati formati gruppi di industria idraulica maturi nello Zhejiang, Ningbo e in altre regioni.Rispetto ai fornitori europei e americani, l'approvvigionamento di motori idraulici di qualità equivalente dalla Cina può ridurre i costi complessivi del 40% al 60%.

Sette domande: Quali problemi pratici potete aiutare i miei clienti a risolvere?

Lei è un distributore:

• I margini di profitto per le parti importate sono sempre più ridotti; i clienti le trovano troppo costose e non possono permettersi di aspettare.aumentare significativamente il margine di profitto.
• MOQ basso da 1 a 5 unità, permettendo ordini di prova prima di ampliare.
• Garanzia di un anno, supporto tecnico post-vendita completo, per dare tranquillità ai clienti e tranquillità a voi.
• Un'ampia scorta di prodotti finiti garantisce che le scorte non influenzino le attività.
• Forniamo ai distributori una formazione sui prodotti, una guida per la risoluzione dei problemi e un supporto per la riparazione post-vendita.

Lei è un produttore OEM:

• Abbiamo il supporto per la personalizzazione OEM/ODM; l'imballaggio e l'etichettatura possono essere il tuo marchio.
• Disfruttate di uno sconto del 15% sugli acquisti di massa di 50 unità o più; le partnership a lungo termine offrono prezzi ancora migliori.
• Con ogni spedizione vengono fornite relazioni complete di ispezione di fabbrica, garantendo la tracciabilità della qualità.
• Possiamo sviluppare congiuntamente soluzioni ottimizzate per attrezzature specifiche, fornendo un servizio completo dalla progettazione alla produzione di massa.

Lei è un fornitore di servizi di riparazione:

• I clienti finali hanno più paura dei tempi di attesa costosi e lenti delle parti durante la riparazione delle attrezzature.migliorando significativamente la propria competitività.
• Gli ordini urgenti possono essere spediti entro 24 ore; ogni giorno il tempo di inattività del cliente si riduce, la vostra reputazione cresce.
• Forniamo anche kit di riparazione, pistoni, piastre di distribuzione e altre parti di riparazione per supportare la vostra attività di riproduzione di motori.
• Forniamo manuali di riparazione dettagliati e guide di risoluzione dei problemi per i nostri motori idraulici della serie A10FM per migliorare l'efficienza delle riparazioni.

Otto domande: Perché scegliere di procurarsi da noi in Cina?

L'industria manifatturiera idraulica cinese è molto diversa da dieci anni fa.

Si è costituito un complesso industriale idraulico, con una catena industriale altamente matura, dalla colata all'elaborazione di precisione, dalle guarnizioni ai cuscinetti.I nostri prodotti di qualità equivalente hanno un costo complessivo inferiore del 40% al 60% rispetto a quelli di fornitori europei e americani.

In qualità di produttore professionale di motori idraulici, abbiamo accumulato una ricca esperienza di produzione e applicazione nei prodotti di sostituzione della serie A10FM.Ottenere prodotti delle stesse specifiche e intercambiabilità al 30%-50% del prezzo delle parti originali, più una garanzia di un anno e supporto tecnico completo, non sono solo parole vuote, ma una promessa che manteniamo ogni giorno.

I prodotti idraulici fabbricati in Cina stanno guadagnando una posizione sempre più importante sul mercato mondiale.L'approvvigionamento di motori idraulici dalla Cina offre non solo significativi vantaggi in termini di costi, ma fornisce anche capacità di personalizzazione flessibili e un sistema di consegna a risposta rapida.

Nove domande: quali sono i parametri specifici del prodotto?
