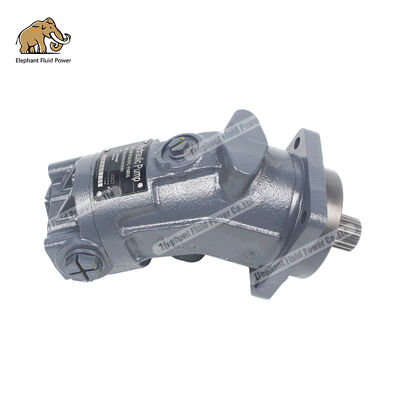

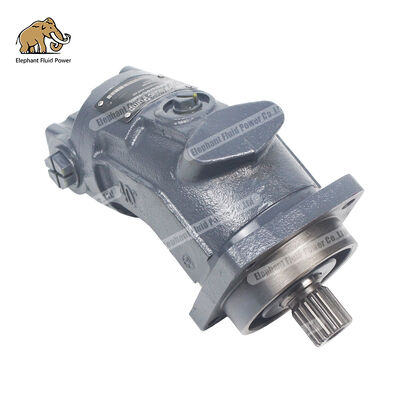

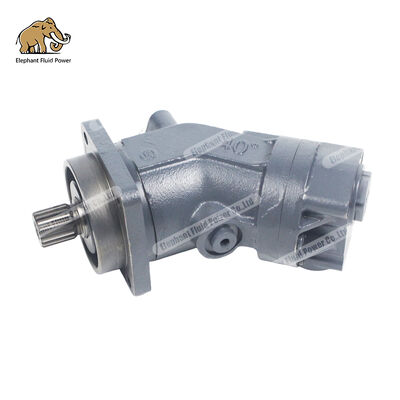

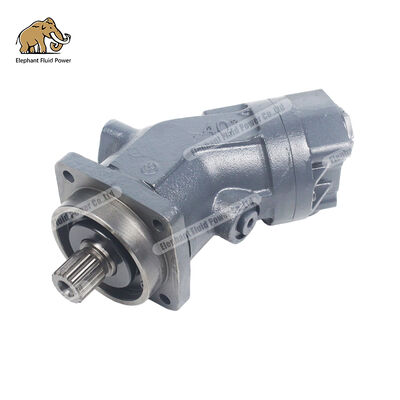

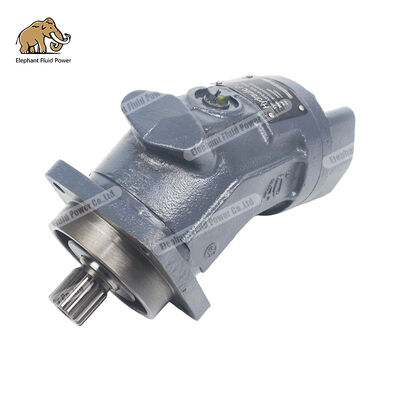

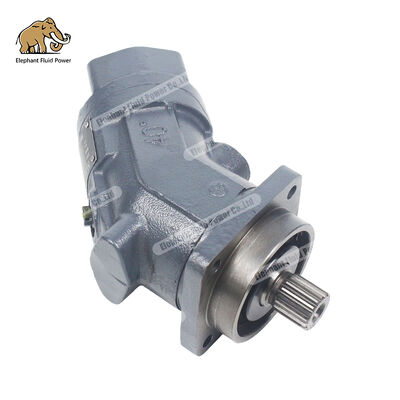

Motore a pistoni A2FO16 61L-PAB06 ad alte prestazioni: un'alternativa cinese: una soluzione di potenza idraulica stabile e affidabile.

Analisi tecnica e applicazioni industriali Libro bianco

In quanto impresa leader nel settore dell'energia idraulica cinese, i motori idraulici a pistoni assiali di serie A2F di Elephant Fluid Power (compresi i modelli A2F10, A2F12, A2F23, A2F28, A2F45,A2F55, A2F63, A2F80, A2F107, A2F125, A2F160, A2F200, A2F250, A2F355,e A2F500) stanno ridisegnando il panorama competitivo del mero mondiale dei motori idraulici grazie alle loro specifiche tecniche pienamente compatibili con la serie A2F di Bosch Rexroth, eccellenti costi-efficacia e capacità di consegna rapida.Questo articolo elabora sistematicamente la competitività fondamentale dei motori della serie A2F di Elephant Fluid Power attraverso cinque dimensioni, le specifiche dei prodotti, gli scenari di applicazione, i confronti di qualità e i vantaggi della ena di approvvigionamento, che forniscono riferimenti autorevoli per la selezione dei costruttori di macchine da costruzione,integratori di sistemi idraulici, e gli utenti finali.

Capitolo 1: Principi tecnici e filosofia di progettazione dei motori idraulici della serie A2F

1.1 Principali vantaggi della struttura del pistone assiale a albero piegato

The A2F series hydraulic motors feature a classic bent-axis axial piston design—a configuration pioneered by Bosch Rexroth in the 1970s and still regarded as the gold standard in high-pressure hydraulic transmissionSulla base di questa filosofia di progettazione fondamentale e perfezionata attraverso processi di produzione avanzati, Elephant Hydraulics ha raggiunto le seguenti caratteristiche tecniche fondamentali:

Tecnologia autocentrante per dischi di distribuzione sferici

Dotato di un design di superficie di controllo sferica comprovato, questo sistema offre vantaggi come la capacità di autocentratura, bassa velocità circonferenziale e elevata efficienza.La progettazione assicura angoli di contatto ottimali tra la testa della palla del pistone e il disco motore, riducendo al minimo le perdite di attrito meccanico anche in condizioni di funzionamento ad alta pressione e ad alta velocità, con un rendimento volumetrico superiore al 95%.

Struttura integrata del pistone e dell'anello del pistone

A differenza dei tradizionali disegni di tipo split, la serie Elephant Fluid Power A2F utilizza un pistone monolitico abbinato ad anelli di pistone di precisione,miglioramento signifiivo delle prestazioni di tenuta in condizioni di alta pressioneQuesta progettazione garantisce un'efficienza volumetrica stabile anche a pressioni nominali di 35 MPa (5100 psi) e a pressioni di picco di 40 MPa (5800 psi), prolungando la durata di servizio di oltre 20.000 ore.

**Sistema di cuscinetti a rotolamento robusto**

I cuscinetti dell'albero motore sono progettati per condizioni di esercizio specifiche e sono in grado di sopportare carichi radiali.le configurazioni di cuscinetti a lunga durata sono disponibili in opzione, rendendoli particolarmente adatti a fluidi idraulici rispettosi dell'ambiente quali HFB e HFC,e soddisfa i requisiti di durata di ambienti difficili come macchinari minerari e applicazioni di ingegneria offshore.

1.2 Caratteristiche di funzionamento in doppia modalità a spostamento fisso

La serie A2F, come componenti idraulici a cilindrata fissa, può funzionare sia come motori che come pompe, offrendo prestazioni eccellenti sia in circuiti aperti che chiusi.

• Durante il funzionamento del motore: la velocità di uscita è proporzionale al flusso di ingresso e inversamente proporzionale allo spostamento;la coppia di uscita aumenta con la differenza di pressione tra i lati alto e basso e lo spostamento. Dispone di un'elevata efficienza di coppia di partenza, di un'eccellente stabilità a bassa velocità e di una velocità di rotazione minima stabile fino a 50 giri al minuto (a condizione che sia mantenuta una rotazione uniforme).

• Durante il funzionamento della pompa: il flusso di uscita è direttamente proporzionale alla velocità di guida e allo spostamento, il che lo rende adatto ai sistemi idraulici che richiedono un controllo preciso del flusso.

Questa compatibilità a due modalità rende la serie A2F una scelta ideale per applicazioni che richiedono configurazioni "pompa-motore" intercambiabili, come macchine mobili, meccanismi rotanti,e sistemi di solco.

Capitolo 2: spiegazione dettagliata dei parametri tecnici di specifica completa per la serie A2F di elefant fluid dynamics

2.1 Modelli di prodotto e matrice di spostamento

La serie Elephant Fluid Dynamics A2F offre 15 specifiche standard, che soddisfano una vasta gamma di scenari di applicazione da micro a distribuzioni su larga scala.

2.2 Le principali formule di calcolo delle prestazioni

Torsione di uscita del motore:

Dove: è lo spostamento (cm3/rev), è la differenza di pressione (bar) ed è l'efficienza meccanico-idraulica (valore tipico 0,92 – 0,95).

Potenza di uscita del motore:

dove: è la portata di ingresso (L/min) e l'efficienza totale (valore tipico 0,88 – 0,92).

velocità di uscita del motore:

dove: è l'efficienza volumetrica (valore tipico 0,95 – 0,97).

2.3 Adattabilità del mezzo idraulico alle condizioni di esercizio

La serie Elephant Fluid Dynamics A2F supporta più fluidi idraulici:

• Olio idraulico a base di olio minerale: configurazione standard, adatto a temperature di funzionamento comprese tra 25°C e +80°C.

• Fluidi idraulici rispettosi dell'ambiente: HETG (a base di olio di lampone), HEES (a base di esteri sintetici) e HFD (a base di acqua-etilene glicolo, limitati ai cuscinetti di lunga durata A2F250 A2F500).

• Intervallo di viscosità raccomandato: selezionare da VG22 a VG100 in base alla temperatura di esercizio; il range di viscosità di esercizio ottimale è di 16~36 mm2/s.

• Precisione del filtro: una precisione assoluta di filtrazione raccomandata di 10 μm prolunga signifiivamente la durata di servizio e riduce l'usura; è anche accettabile una precisione di filtrazione di 25 ‰ 40 μm.

Capitolo 3: Analisi della compatibilità con la serie A2F di Bosch Rexroth

3.1 Dimensioni e intercambiabilità degli impianti

La serie Elephant Fluid Dynamics A2F aderisce rigorosamente alle specifiche di progettazione originali di Rexroth, garantendo un'intercambiabilità fisica del 100%.

• Flancia di installazione: conforme alle norme ISO 3019-2, disponibile in configurazioni a 4 o 8 fori (A2F10·A2F50 per 4 fori; A2F355·A2F500 per 8 fori).

• Finale dell'albero motore: disponibile in due opzioni DIN 5480 spline shaft e DIN 6885 flat key shaft completamente compatibile con i modelli di Rexroth corrispondenti.

• Connessione a porta di olio: porta di olio a fianco SAE, con porte di lavoro A e B situate sul lato posteriore, conforme all'impostazione standard della serie 6 A2FM di Rexroth.

• Dimensioni assiali/radiali: le principali tolleranze dimensionali dell'installazione sono controllate entro ±0,1 mm,che consente la sostituzione diretta del motore Rexroth originale senza modificare i tubi del sistema o le staffe di montaggio.

3.2 Confronto dei parametri di prestazione

Attraverso test comparativi condotti da un istituto di prova autorizzato di terze parti,le prestazioni della serie Elephant Fluid Power A2F sono state confrontate con quelle dei prodotti originali di fabbrica di Rexroth:

Nota: le condizioni di prova comprendono un mezzo di olio minerale, una temperatura dell'olio di 40°C, una pressione nominale di 350 bar e una velocità di rotazione nominale.

3.3 Sistema di certificazione della qualità

I prodotti della serie Elephant Fluid Dynamics A2F hanno ottenuto le seguenti certificazioni internazionali:

• ISO 9001:2015 Certificazione del sistema di gestione della qualità

• La certificazione CE è conforme alla direttiva UE sulle macchine 2006/42/CE.

• Certificazione RoHS: conformità alla direttiva sulle restrizioni delle sostanze pericolose

• La certificazione della Società cinese di classificazione (CCS) si applica alle navi e alle applicazioni di ingegneria navale

Capitolo 4: Scenari e soluzioni di applicazione industriale

4.1 Il campo delle macchine di costruzione

Meccanismi di azionamento per il movimento e la rotazione degli escavatori

I modelli A2F80, A2F107 e A2F160 rappresentano le scelte principali per i motori camminanti negli escavatori da 20 ∼ 50 tonnellate.L'elevata coppia di avvio (con un'efficienza di avvio superiore all'88%) garantisce prestazioni di avvio affidabili in terreni difficili come superfici fangose o pendiiIl loro design compatto consente l'installazione diretta all'interno del riduttore di trazione finale, risparmiando spazio sul telaio.

Meccanismo di azionamento per il braccio di un camion pompa calcestruzzo

I modelli A2F55 e A2F63 sono comunemente utilizzati per sistemi ausiliari di azionamento o di supporto per le gambe nei cilindri a boom dei camion pompatori.Le loro caratteristiche di risposta rapida (ottenimento della rotazione completa da 0 a velocità nominale in < 0.5 secondi) soddisfano i requisiti operativi di regolazione frequente del braccio nei camion pompatori.

Ventilatore della gru e meccanismo di rotazione

I modelli A2F125, A2F160 e A2F200 sono ampiamente utilizzati nei sistemi di verricelli e nelle piattaforme rotanti delle gru montate su camion e delle gru a striscia.Una soluzione integrata di valvola di frenatura opzionale (tipo BVD/BVE) è disponibile per prevenire efficacemente la discesa di carico eccessivo e garantire la sicurezza operativa.

4.2 Il settore delle macchine agricole

Sistema di azionamento della mietitrebbia

I modelli A2F23 e A2F28 sono progettati per i sistemi a velocità variabile continua delle teste di taglio delle mietitrezzatrici e dei meccanismi di movimento. They feature a wide high-efficiency range (with total efficiency exceeding 85% across a speed range covering 40% to 100% of the rated speed) and maintain low fuel consumption during prolonged continuous operation during harvest seasons.

Trazione PTO di grandi trattori

I modelli A2F45 e A2F55 sono progettati per la conversione dell'azionamento idraulico degli alberi di potenza di uscita del trattore, fornendo una potenza idraulica stabile alle apparecchiature collegate come seminatrici e palline.

4.3 Settore industriale ed energetico

Azionamento ausiliario per laminatoi metallurgici

I modelli A2F250 e A2F355 svolgono un ruolo fondamentale nei sistemi di trasportatori a rulli e nelle regolazioni delle piastre di guida laterali sulle linee di produzione di laminatura a caldo e a freddo.Essi presentano una forte resistenza alla contaminazione (operano normalmente con lubrificante NAS di grado 9) e sono adatti per ambienti soggetti a polveri nelle officine metallurgiche.

Macchine di ponte navale

A2F107, A2F125 e A2F160 sono utilizzati per macchine di ancoraggio, verricelli e meccanismi di apertura/chiusura del coperchio della botola.Sono stati certifii dalla China Classifiion Society e soddisfano i requisiti di resistenza alla corrosione e resistenza agli urti in ambienti marini.

Energia eolica e ingegneria dei tunnel

I modelli A2F355 e A2F500 dimostrano un'elevata affidabilità nei sistemi di sollevamento delle zampe di piombo delle navi per l'installazione di turbine eoliche e nei motori della testa di taglio delle macchine per la perforazione di gallerie.La loro configurazione di cuscinetti di lunga durata estende l'intervallo di manutenzione a oltre 81.000 ore.

Capitolo 5: Vantaggi della ena di approvvigionamento e impegni di servizio dell'Elephant Fluid Dynamics

5.1 Capacità di consegna rapida

Sfruttando la ena industriale idraulica della Cina e le basi di produzione intelligenti, Elephant Fluid Power ha stabilito un sistema di distribuzione leader nel settore:

• Modello standard: A2F10-A2F107 I modelli regolari sono in magazzino; la spedizione sarà effettuata entro 48 ore dalla conferma dell'ordine.

• Modelli di medie e grandi dimensioni: A2F125 A2F250; Tempo di consegna: 7-15 giorni lavorativi

• Personalizzazione su larga scala: modelli A2F355-A2F500 e configurazioni speciali (rastrelli di lunga durata, guarnizioni specializzate, gruppi di valvole integrati) con un termine di consegna di 15-25 giorni lavorativi.

• Risposta d'emergenza: servizio diretto di trasporto aereo di merci disponibile, che consegna nelle principali zone industriali di tutto il mondo entro 72-96 ore.

5.2 Analisi costi-benefici

Rispetto ai prodotti originali di Bosch Rexroth, la serie Elephant Fluid Power A2F offre ai clienti signifiivi vantaggi economici:

• Riduzione dei costi di appalto: costi di appalto diretto risparmiati del 60%/70%.

• Ottimizzazione dei costi delle scorte: supporta gli acquisti di piccoli lotti e frequenti per ridurre il legame di capitale

• Costi di manutenzione controllabili: sono disponibili forniture sufficienti di componenti (blocco cilindrico, pistone, piastra di valvola, cuscinetti) a prezzi del 30%-40% dei pezzi originali di fabbrica.

• Minimizzare le perdite di tempi di fermo: la capacità di consegna rapida riduce i tempi di fermo dell'apparecchiatura da settimane a giorni

5.3 Rete globale di supporto tecnico

Elephant Hydrodynamics ha istituito una rete completa di servizi tecnici che copre le principali regioni industriali di tutto il mondo.

• Consulenza tecnica: fornisce 24 ore su 24, 7 giorni su 7, orientamento alla selezione online, analisi della compatibilità del sistema e supporto alla diagnosi dei guasti

• Servizi in loco: Centri di assistenza autorizzati sono stabiliti nel sud-est asiatico, nel Medio Oriente, in Europa, in Nord America e in Sud America, che forniscono installazione, messa in servizio, manutenzione,e servizi di formazione.

• Sviluppo personalizzato: fornisce servizi su misura come la messa a punto del dislocamento, la personalizzazione dell'interfaccia e l'identificazione della vernice per soddisfare le esigenze specifiche dei clienti OEM.

• Impegno di garanzia: periodo di garanzia standard di 12 mesi o 2.000 ore lavorative (a seconda di quale sia la prima), estendibile a 36 mesi su richiesta.

Capitolo 6: Guida alla selezione e spiegazione del codice d'ordine

6.1 Modello di norme di codifica

I modelli della serie Elephant Fluid Dynamics A2F aderiscono alle convenzioni di codifica standardizzate a livello internazionale; esempio: A2F 80 R 2 P 1

6.2 Albero decisionale di selezione

Fase 1: Determinazione della modalità di funzionamento

Applicazioni per motori puri (unidirezionali/bidirezionali): selezionare la configurazione standard.Verificare le condizioni del porto di aspirazione■ installare, se necessario, una pompa di trucco.

Passo 2: calcolare lo spostamento richiesto

Sulla base della portata Q (L/min) del sistema e della velocità di destinazione n (rpm):

Per compensare le perdite di volume e le tolleranze di fabbricazione vengono utilizzati coefficienti pari a 1,05·1,10.

Passo 3: Verificare pressione e coppia

Passo 4: conferma della gamma di velocità

-RPM massimo: -RPM minimo: per garantire una rotazione uniforme, mantenere il valore specifio di RPM

Passaggio 5: Selezionare la configurazione speciale

-Applicazione su supporto di protezione ambientale → Cuscinetti di lunga durata opzionali (L) + sigillo FKM; -Requisiti di frenatura → Valvole di freno BVD/BVE opzionali;- Monitoraggio della velocità → Interfaccia opzionale del sensore di velocità di rotazione; -requisiti di pulizia → funzione opzionale di pulizia del cuscinetto U-port (A2F250 A2F500).

Capitolo 7: Manutenzione e diagnosi dei difetti

7.1 Punti chiave della manutenzione quotidiana

Gestione del petrolio

- ispezionare regolarmente la pulizia dell'olio; si raccomanda di prelevare campioni e di effettuare prove ogni 500 ore o ogni tre mesi.monitorare il declino della viscosità durante le stagioni ad alta temperatura- sostituire immediatamente gli elementi di filtro; risolvere i problemi immediatamente dopo aver ricevuto un allarme di differenziale di pressione.

Monitoraggio della temperatura

-Temperatura normale di funzionamento: 40°C ≈ 70°C -Temperatura massima ammissibile: 80°C (picco a breve termine: 90°C) -Se la temperatura supera gli 80°C, controllare il sistema di raffreddamento, le impostazioni delle valvole di sovraccarico,e perdite interne

Monitoraggio delle vibrazioni e del rumore

Livello di rumore normale: < 75 dB ((A). Tra le possibili cause di rumore anormale figurano insufficiente aspirazione dell'olio (cavitazione), usura del cuscinetto, usura della piastra di camma o disallineamento dell'accoppiamento.

7.2 Diagnosi di errore comune

Capitolo 8: Valore industriale e prospettive future della serie Elephant Fluid Dynamics A2F

8.1 Ridefinizione delle norme di rapporto costo-prestazioni per i motori idraulici

I motori idraulici ad alte prestazioni sono stati tradizionalmente associati a costi elevati.Elephant Hydraulics ha sfidato con successo questa percezione sfruttando l'integrazione verticale della ena di produzioneLa serie A2F offre prestazioni superiori al 95% equivalenti a quelle dei prodotti originali Rexroth a un prezzo inferiore del 30% al 40%.creare un valore senza precedenti per i produttori globali di macchine da costruzione, fornitori di servizi di manutenzione idraulica e utenti finali.

8.2 Sostenere la diversificazione della ena di approvvigionamento globale

Negli ultimi anni, l'industria manifatturiera globale ha posto un'enfasi senza precedenti sulla resilienza della ena di approvvigionamento.la serie Elephant Fluid Power A2F fornisce ai clienti in Europa, Nord America, Sud-est asiatico, Medio Oriente, Africa e Sud America con un'opzione affidabile di "seconda fonte di approvvigionamento".In particolare in un contesto di mero caratterizzato da tempi di consegna originali di fabbrica prolungati e da fluttuazioni dei prezzi da parte di Rexroth, la rapida consegna di Elephant Fluid Power e i prezzi stabili sono diventati supporti fondamentali per garantire la continuità della produzione dei clienti.

8.3 Impegno per l'innovazione tecnologica continua

L'Elephant Fluid Dynamics Technology Research Institute continua a investire nell'aggiornamento e nello sviluppo della serie A2F:

• Innovazione dei materiali: esplorare nuovi materiali come i pistoni rivestiti di ceramica e i dischi di distribuzione rinforzati di fibra di carbonio, con l'obiettivo di estendere la durata di vita a 30.000 ore.

• Integrazione intelligente: sviluppare una versione di motore intelligente dotata di sensori di pressione/temperatura integrati e di interfacce per i dati IoT, a supporto della manutenzione predittiva.

• Ottimizzazione dell'efficienza energetica: la progettazione della finestra di distribuzione del flusso è stata ottimizzata utilizzando la simulazione dei fluidi CFD per ottenere un'efficienza totale superiore al 92%.

• Compliance ambientale: amplia la compatibilità con i fluidi idraulici biodegradabili, aiutando i clienti a raggiungere gli obiettivi di neutralità delle emissioni di carbonio.

Conclusioni

I motori idraulici a pistoni assiali della serie Elephant Fluid Power A2F (A2F10 A2F500) sono diventati la soluzione preferita nel settore globale della trasmissione idraulica di potenza,grazie alla loro gamma completa di specifiche, alta compatibilità con i prodotti originali Bosch Rexroth, affidabilità comprovata e vantaggi competitivi della ena di fornitura.sia per applicazioni a basso costo che per sistemi di fascia alta che richiedono un'affidabilità massima, la serie A2F offre proposte di valore su misura.

Scegliere Elephant Fluid Power non significa solo scegliere un motore idraulico, ma scegliere un partner a lungo termine radio nella tecnologia, centrato sul cliente e con una mentalità globale.Mentre l'industria della trasmissione idraulica entra in una nuova era caratterizzata da intelligenza, sostenibilità ed eccellenza dei servizi, Elephant Fluid Power si impegna a collaborare con i clienti di tutto il mondo per co-creare un futuro migliore per i sistemi idraulici.

Appendice

Appendice A: elenco completo dei modelli della serie A2F

Appendice: Riferimenti e norme

1. Bosch Rexroth AG. “Motore fisso a pistoni assiali A2FM, scheda tecnica RE 91001.” 2011.

2. ISO 3019-2:2001. ¢Flusso idraulico - Dimensioni e codice di identificazione per le flange di montaggio e le estremità dell'albero delle pompe e dei motori a cilindrata.

3. DIN 24312. “Energia idraulica a fluidi; pompe e motori; gamma di impiego di varie serie di pressione.”

4. idrodinamica degli elefanti. "A2F serie pompa a pistoni assiali a spostamento positivo/manuale del prodotto del motore", edizione 2026.

Copyright © 2026 Elephant Fluid Dynamics

Il presente documento è destinato esclusivamente alla comunicazione tecnica e alla selezione di riferimento.

Questo documento è stato compilato da Elephant Hydrodynamic per fornire riferimenti tecnici autorevoli, professionali e completi per l'industria idraulica globale.Ma per favore, accredita la fonte..
